Un Circuito Eléctrico es un conjunto de elementos conectados entre si por los que puede circular una corriente eléctrica».

La corriente eléctrica es un movimiento de electrones, por lo tanto, cualquier circuito debe permitir el paso de los electrones por los elementos que lo componen.

Solo habrá paso de electrones por el circuito si el circuito es un circuito cerrado.

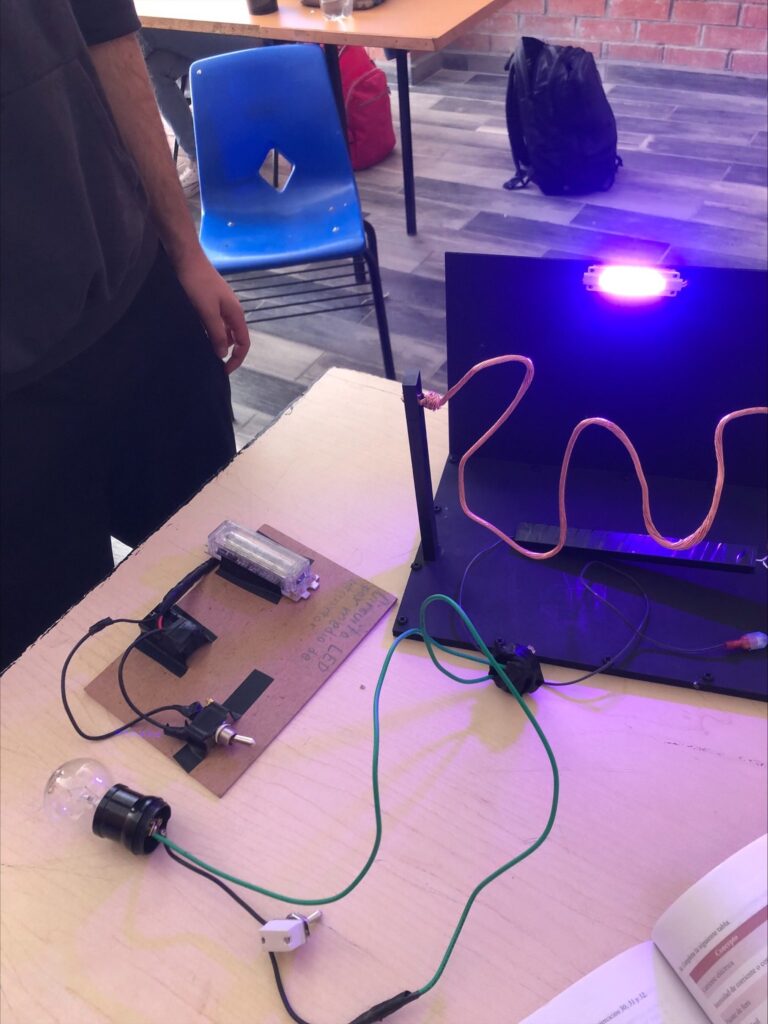

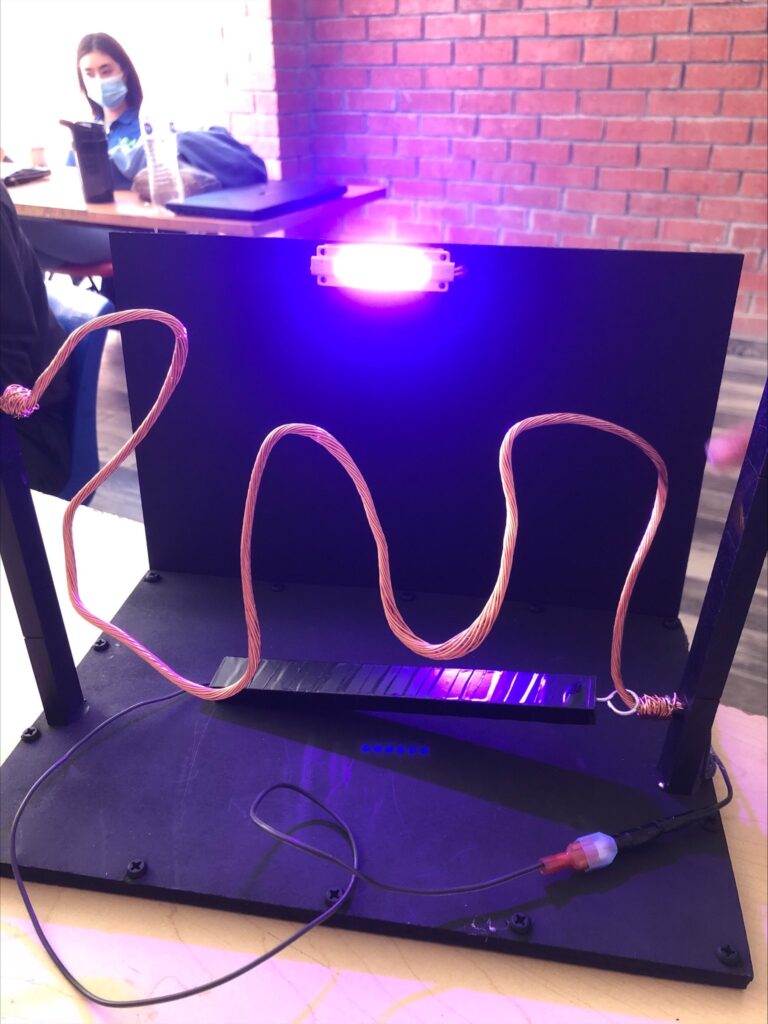

Partes de un Circuito Eléctrico

Los elementos que forman un circuito eléctrico básico son:

Generador: producen y mantienen la corriente eléctrica por el circuito.

Son la fuente de energía.

Recuerda que hay 2 tipos de corrientes: corriente continua y alterna

Pilas y Baterías: son generadores de corriente continua

Dinamos y Alternadores: son generadores de corriente contínua (dinámos) y de corriente alterna (alternadores)

Conductores: es por donde se mueve la corriente eléctrica de un elemento a otro del circuito.

Son de cobre o aluminio, materiales buenos conductores de la electricidad, o lo que es lo mismo que ofrecen muy poca resistencia electrica a que pase la corriente por ellos.

Hay muchos tipos de cables eléctricos diferentes, en el enlace puedes ver todos.

Receptores: son los elementos que transforman la energía eléctrica que les llega en otro tipo de energía.

Por ejemplo las lámparas eléctricas transforma la energía eléctrica en luminosa o luz, los radiadores en calor, los motores en movimiento, etc.

Elementos de mando o control: permiten dirigir o cortar a voluntad el paso de la corriente eléctrica dentro del circuito.

Tenemos interruptores, pulsadores, conmutadores, etc.

Elementos de protección: protegen los circuitos y a las personas cuando hay peligro o la corriente es muy elevada y puede haber riesgo de quemar los elementos del circuito.

Tenemos fusibles, Magnetotérmicos, Diferenciales de Luz, etc.
